معرفی و راهنمای نحوه راه اندازی مودم D03 شاتل موبایل

مودم روتر شاتل موبایلD03 ، قابلیت استفاده از اینترنت 4G/LTEرا دارد و با قراردادن سیم‌کارت هوشمند شاتل موبایل در آن به راحتی می‌توان از اینترنت پرسرعت تا حداکثر سرعت 150 مگابیت بر ثانیه بهره‌مند شد. این مودم دارای یک پورت LAN از نوع 10/100 مگابیتی و دو آنتن خارجی 2.4 گیگاهرتز است و از نظر ظاهری هم جذابیت قابل توجه‌ای دارد. این مودم قابلیت اشتراک‌گذاری شبکه وای‌فای با 32 دستگاه به صورت همزمان را دارد. این مدل مودم دارای پنج چراغ LED است که نشان‌دهنده وضعیت دستگاه از نظر روشن و خاموش بودن، فعال بودن شبکه وای‌فای، دستگاه متصل شده از طریق پورتLAN ، دیتای اینترنت و قدرت سیگنال شبکه هستند. این مودم دارای یک پورت LAN است که می‌توانید به آن سوئیچ، رایانه، تلویزیون یا دستگاه‌های دیگر را متصل کنید.

معرفی مشخصات فیزیکی مودم D03شاتل موبایل

چراغ‌های این مودم از سمت چپ به صورت زیر است :

1. ۱- چراغ پاور: روشن بودن این چراغ نشان دهنده روشن بودن مودم و اتصال مودم به برق است.
2. ۲- چراغ وایرلس: روشن بودن این چراغ به معنای فعال بودن وایرلس مودم است.
3. ۳- چراغ :LAN روشن بودن این چراغ به معنای متصل بودن دستگاه به صورت کابلی به مودم است.
4. ۴- چراغ اینترنت: روشن بودن این چراغ به معنای متصل بودن اینترنت است.
5. ۵- چراغ آنتن: روشن بودن آن نشان دهنده آنتن دهی سیم‌کارت و قدرت سیگنال شبکه است.

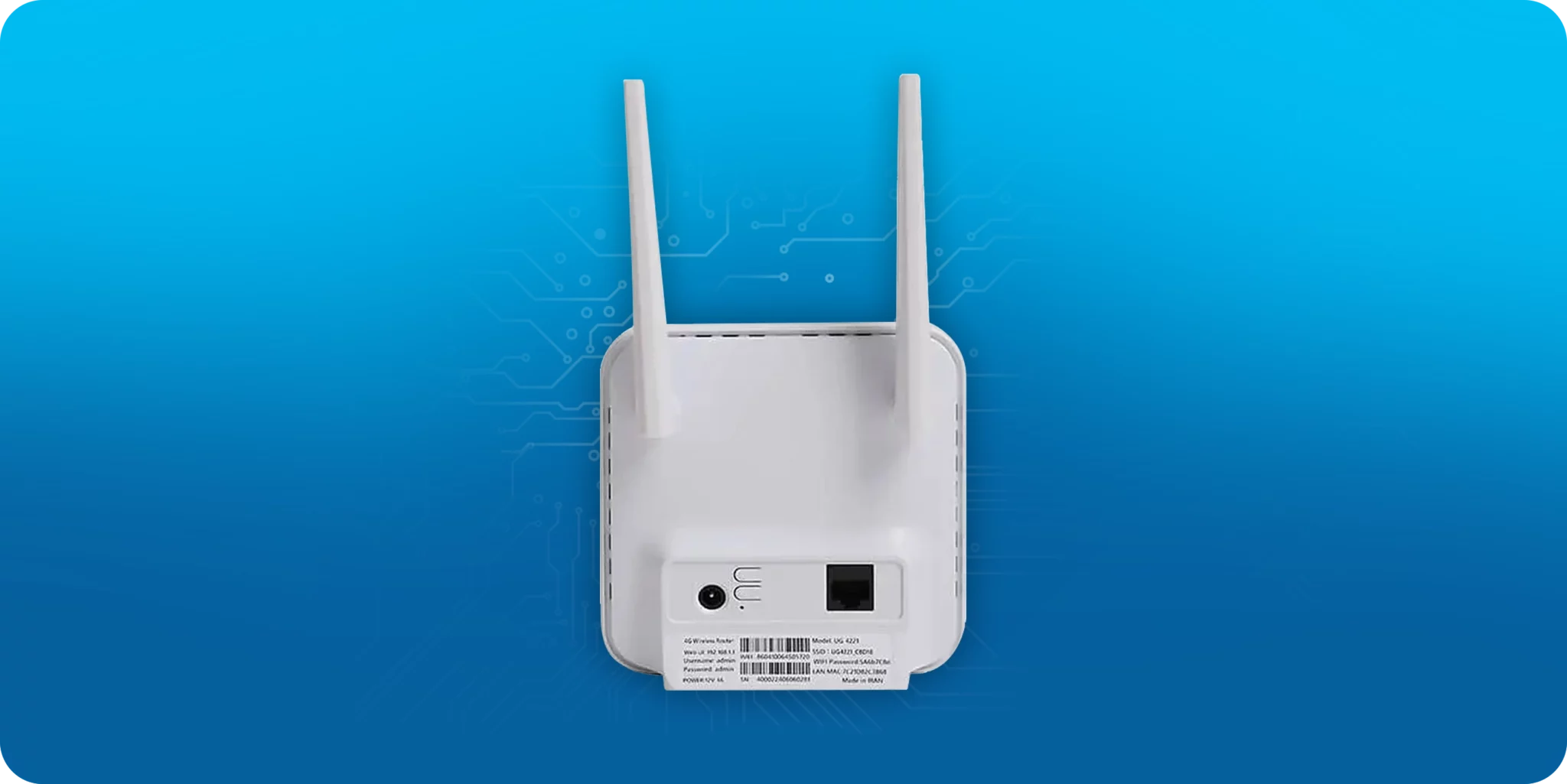

قسمت پشت مودم از سمت چپ به صورت زیر است:

1. ۱- محل اتصال آداپتور به مودم .
2. ۲- دکمه‌های وایرلس و wps
3. ۳- دکمه ریست مودم
4. ۴- محل اتصال کابل LAN

راه اندازی مودم D03 شاتل موبایل

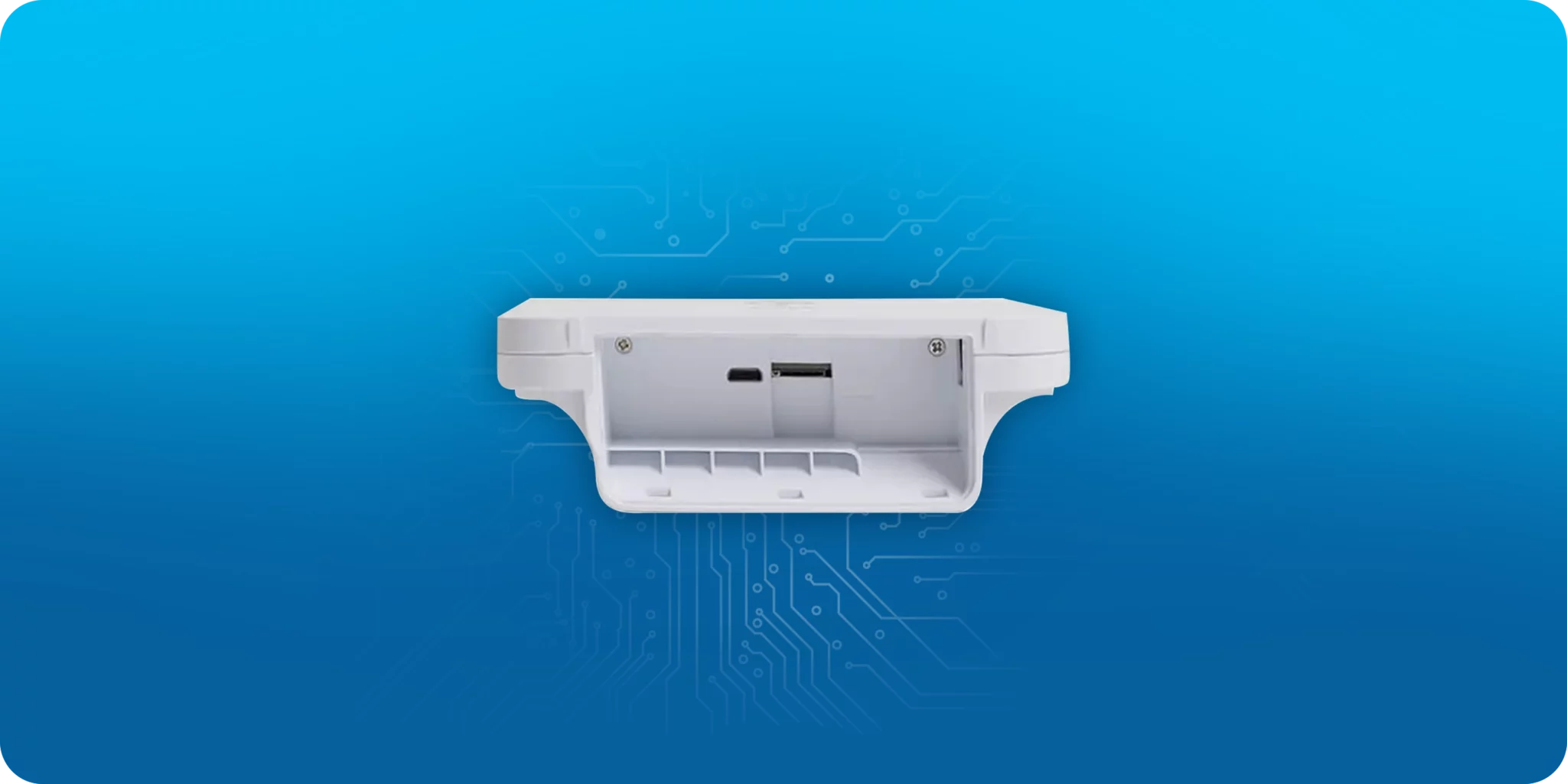

نحوه قرارگیری سیم‌کارت در مودم:

مطابق تصویر، لازم است سیم‌کارت را در جایگاهی که مشاهده می‌کنید جایگذاری نمایید.

ورود به پنل مودم

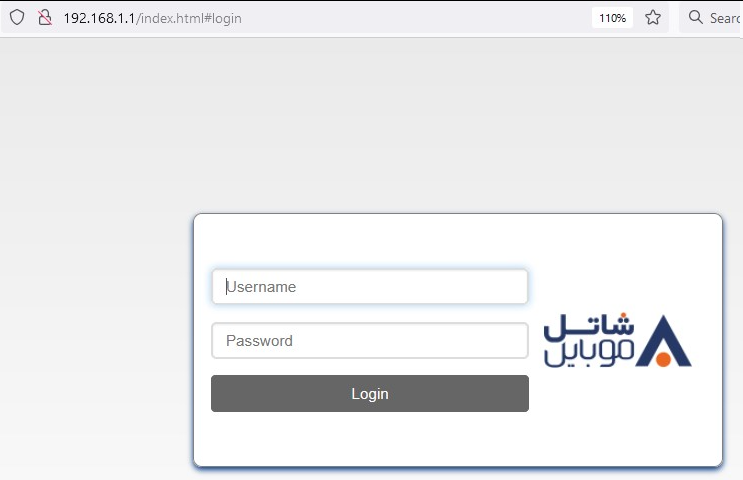

در این مرحله پس از اتصال مودم، در مرورگر خود آدرس 192.168.1.1 را بزنید و پس از آن با وارد کردن Username و Password که هر دو با پیش فرض admin در نظر گرفته شده است وارد پنل کاربری مودم شوید.
در صورتی که دسترسی به کامیپیوتر و یا لب تاپ ندارید می‌توانید با تبلت یا تلفن همراه نیز به وایرلس مودم متصل شوید.
نکته: نام شبکه و رمز پیشفرض برروی برچسب پشت مودم نوشته شده است.

بررسی کانکت بودن سیم کارت در مودم وفعال بودن Roaming

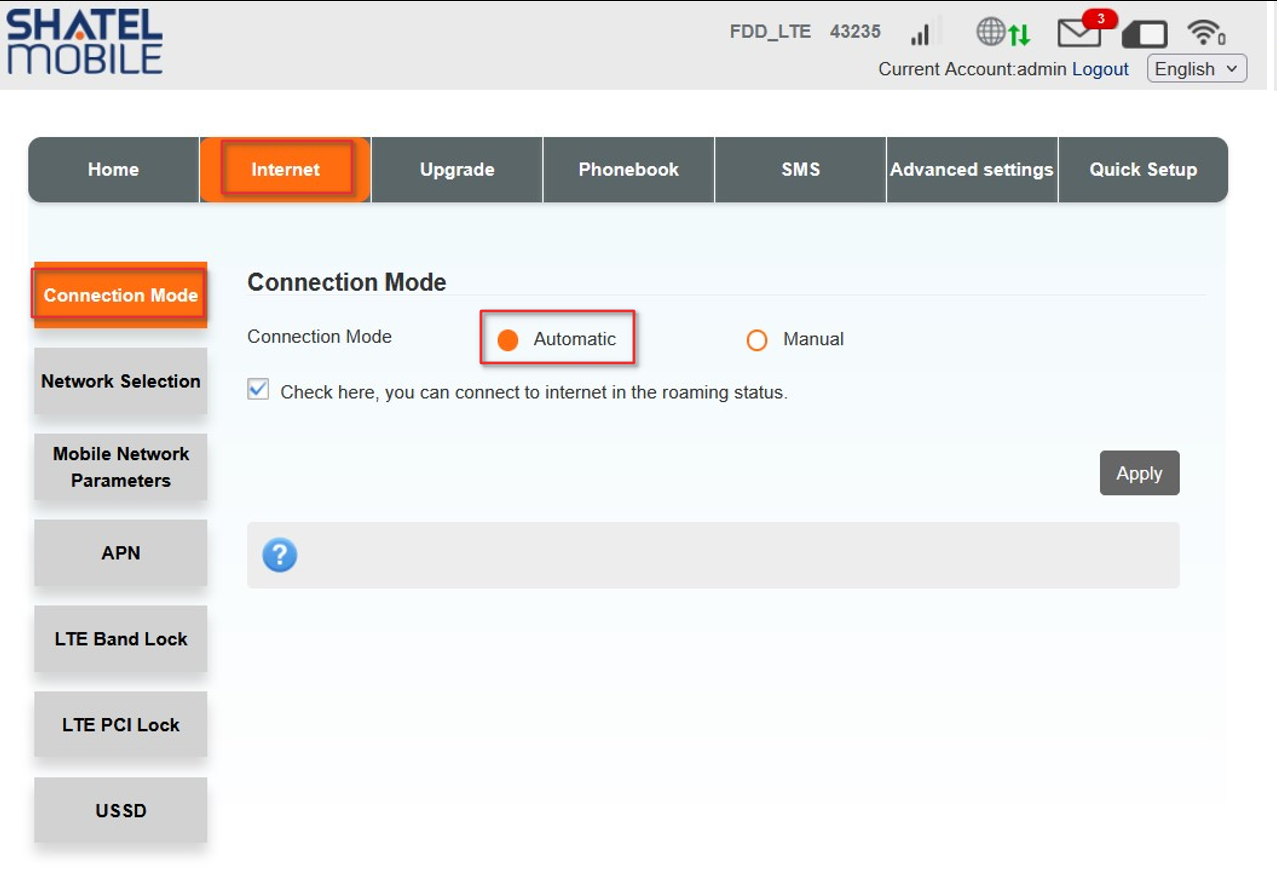

در این مرحله مطابق تصویر می‌بایست روی گزینه Internet و سپس Conection Mode بزنید و بعد از آن Automatic را انتخاب کرده و Apply را بزنید.

ساخت APN

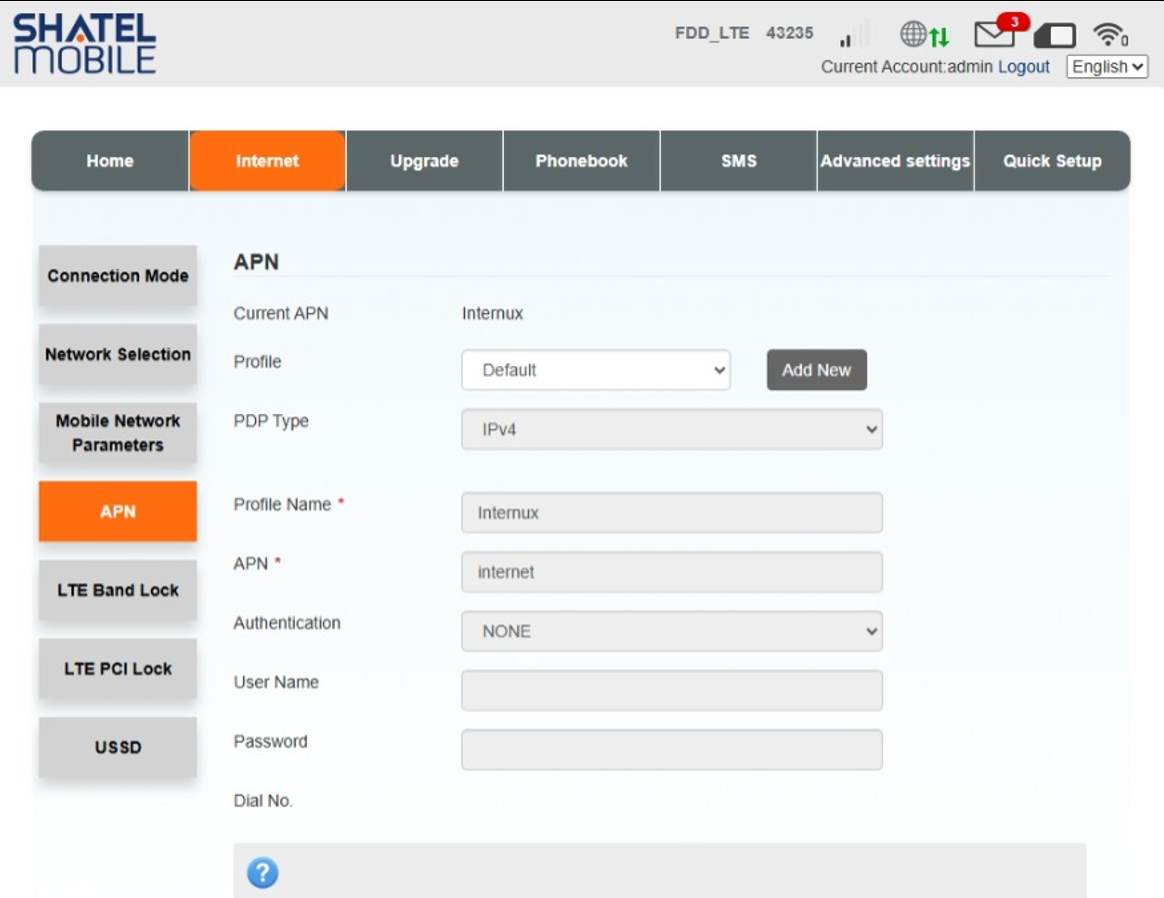

در این مرحله گزینه APN را انتخاب کنید و در قسمت‌های Profile Name و APN، Shatelmobile را وارد کنید.

تعریف کردن USSD در پنل کاربری

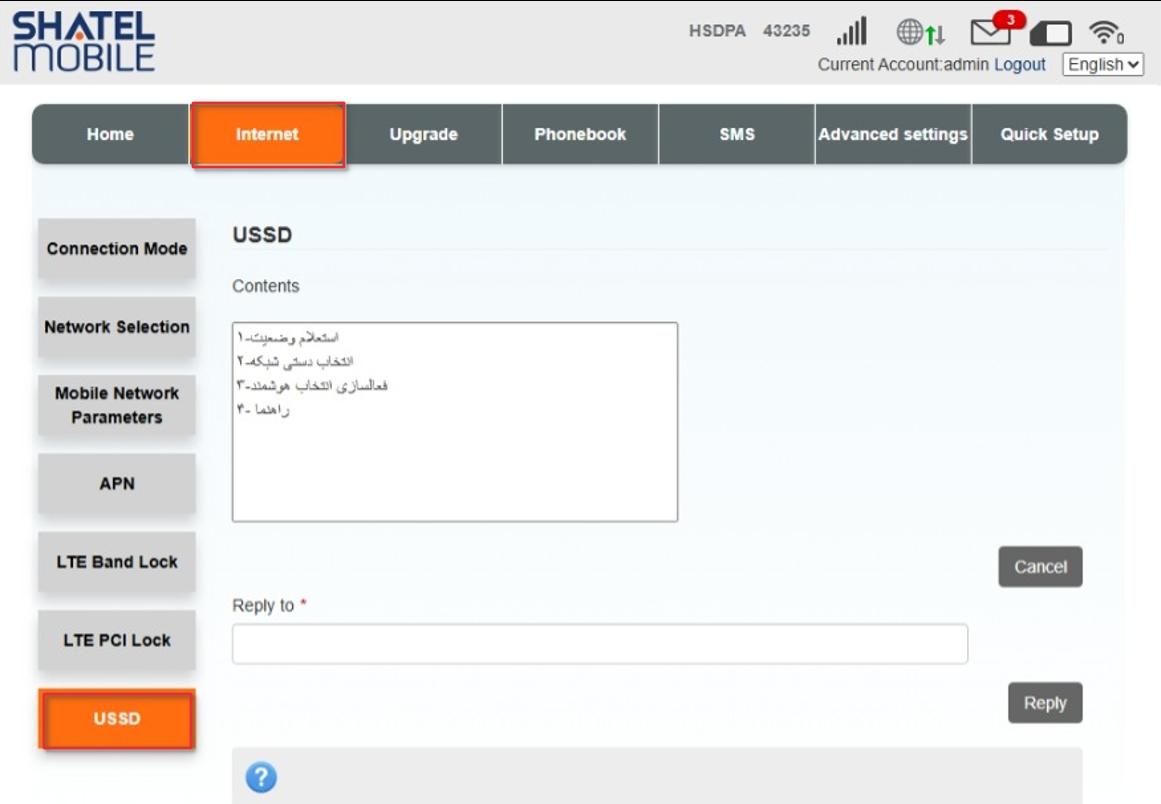

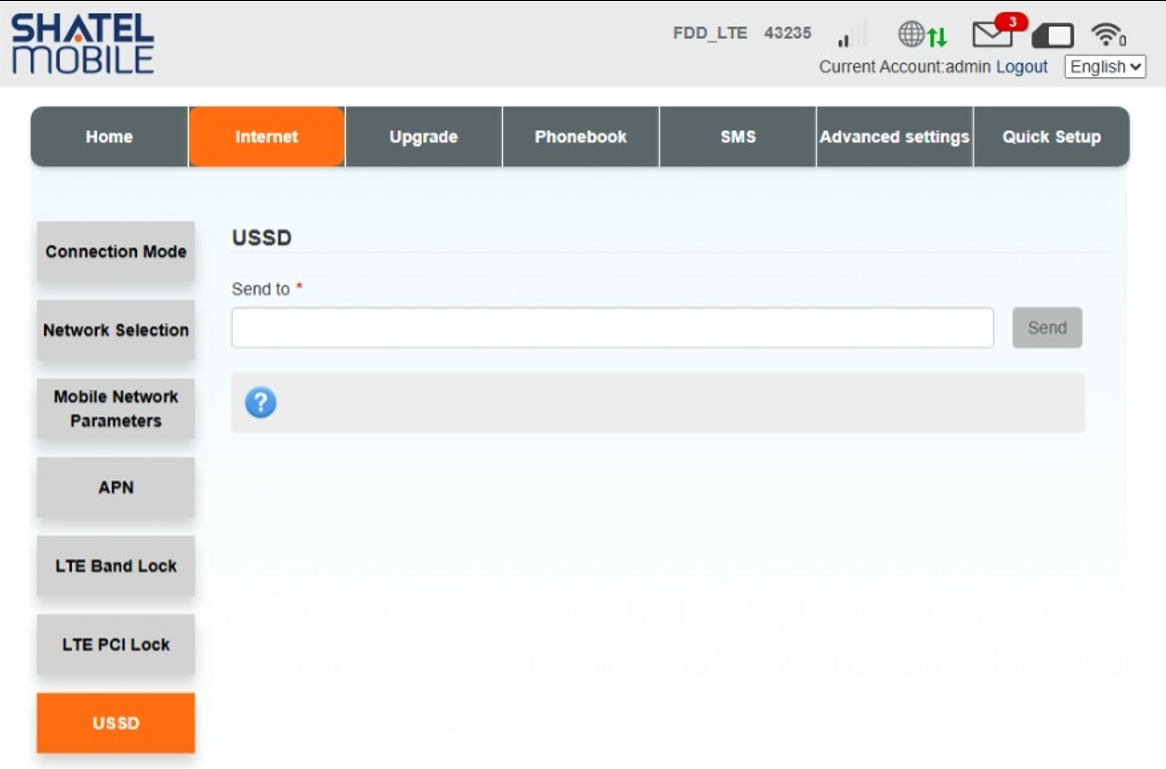

در این مرحله با زدن بر روی گزینه USSD (کد‌های دستوری)، می‌توانید کدها را در پنل کاربری اجرا کنید و همانند گوشی موبایل از آنها استفاده نمایید.

تنظیمات SMS

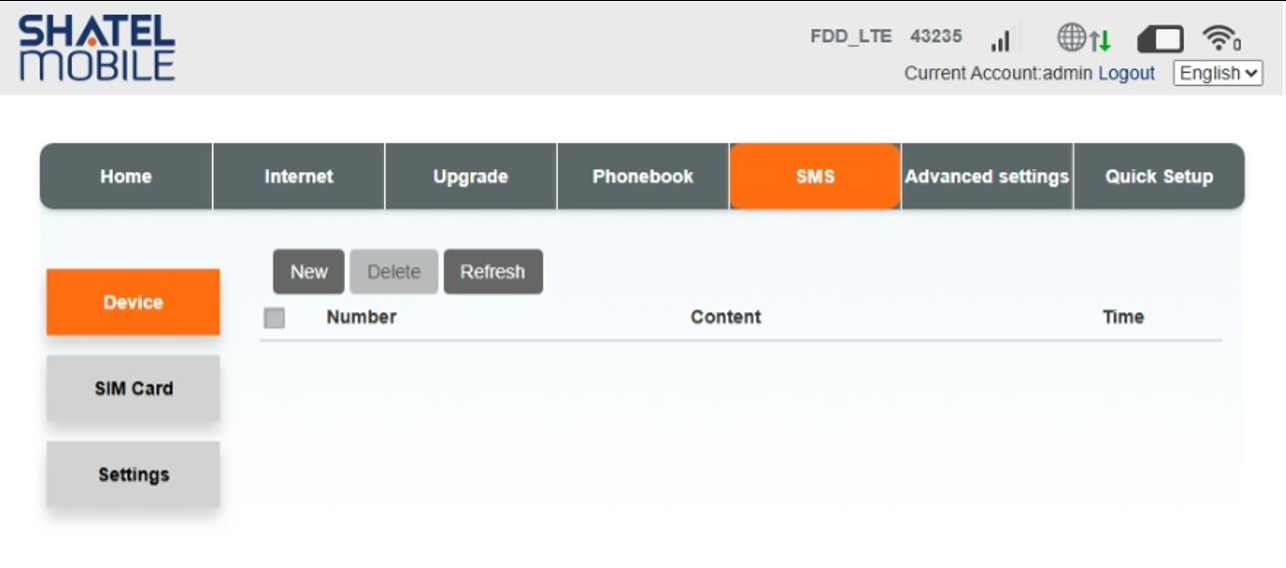

در این مرحله با انتخاب گزینه SMS و سپس زدن بر روی گزینه Device، می‌توانید پیامک‌های ارسال شده را مشاهده نمایید.

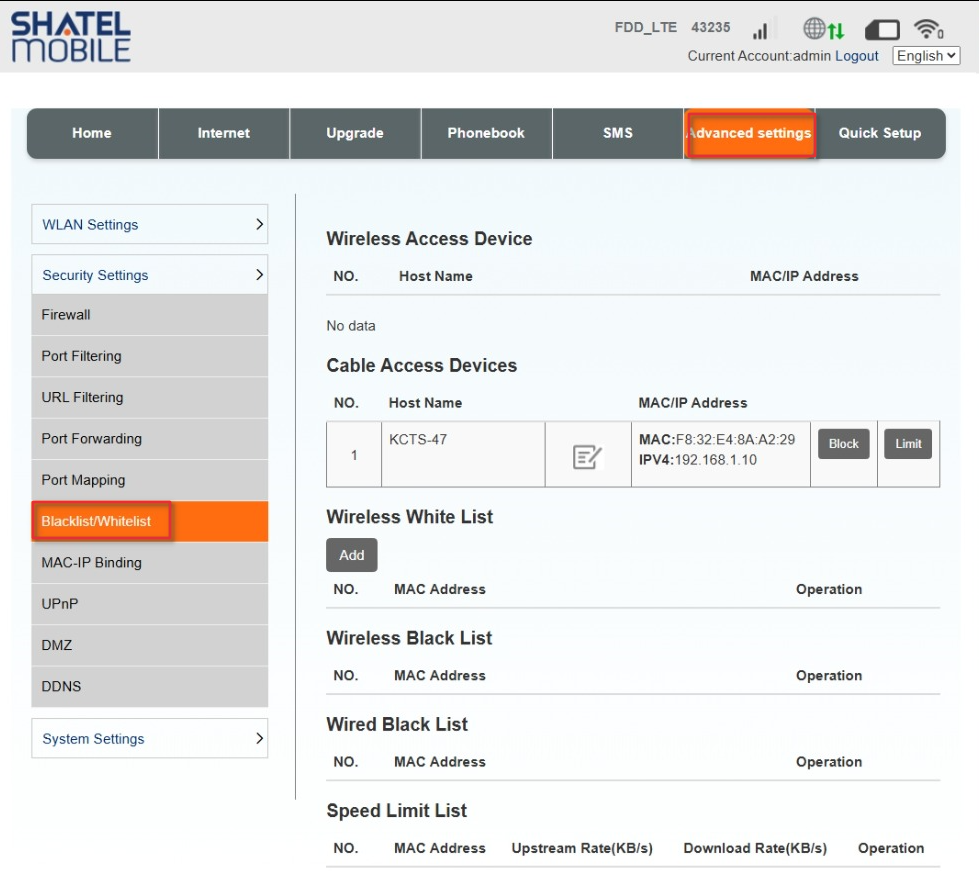

تنظیمات مک فیلتر

در این مرحله با انتخاب گزینه Blacklist/whitelist می‌توانید لیستی از آی‌پی‌ها، دامنه‌ها یا دستگاهایی که فقط آنها اجازه دسترسی به اینترنت مودم دارند را وارد کنید.

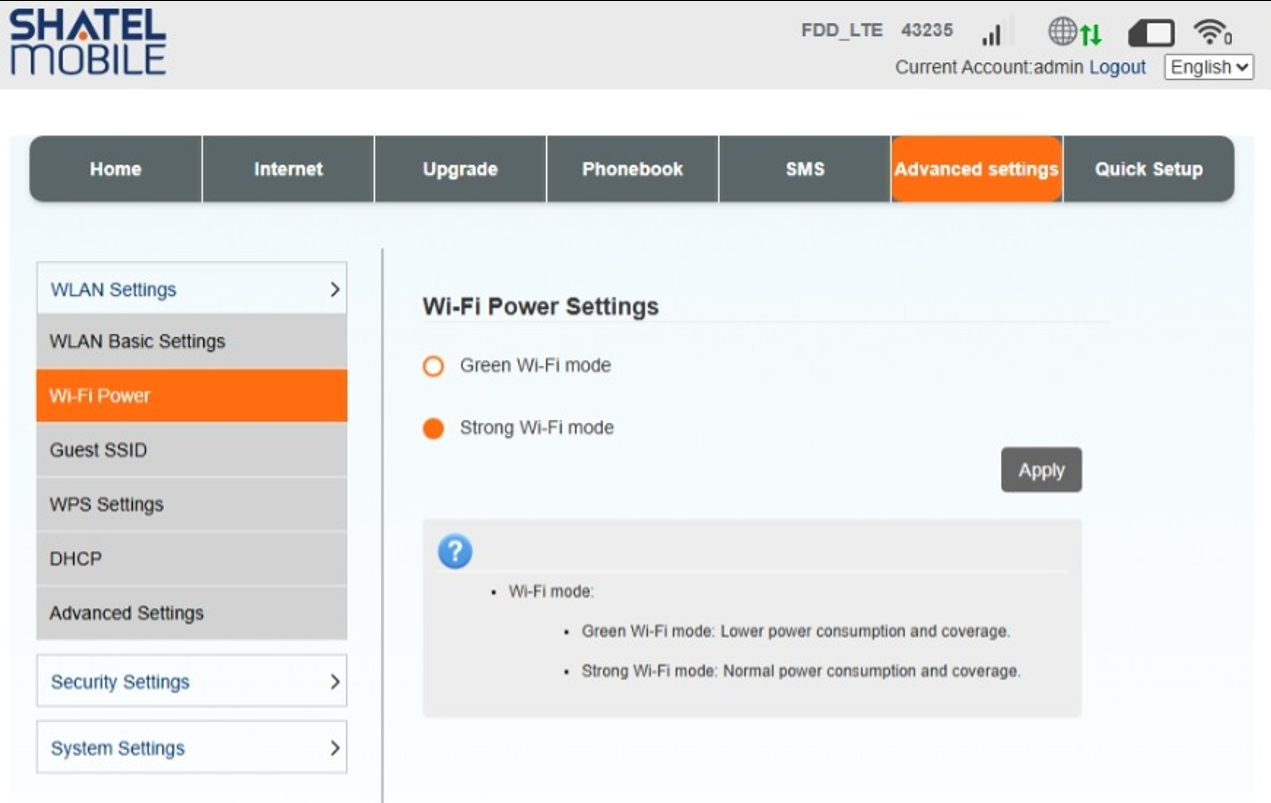

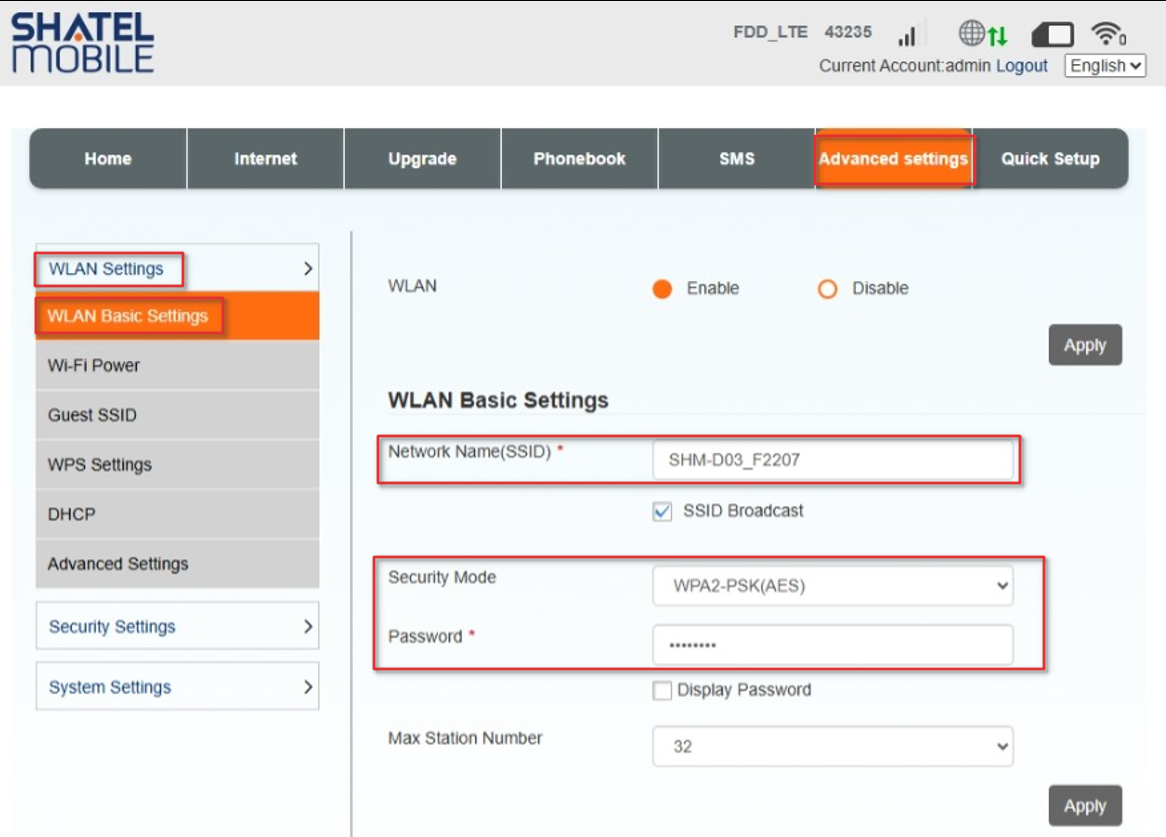

تنظیمات Wireless Lan

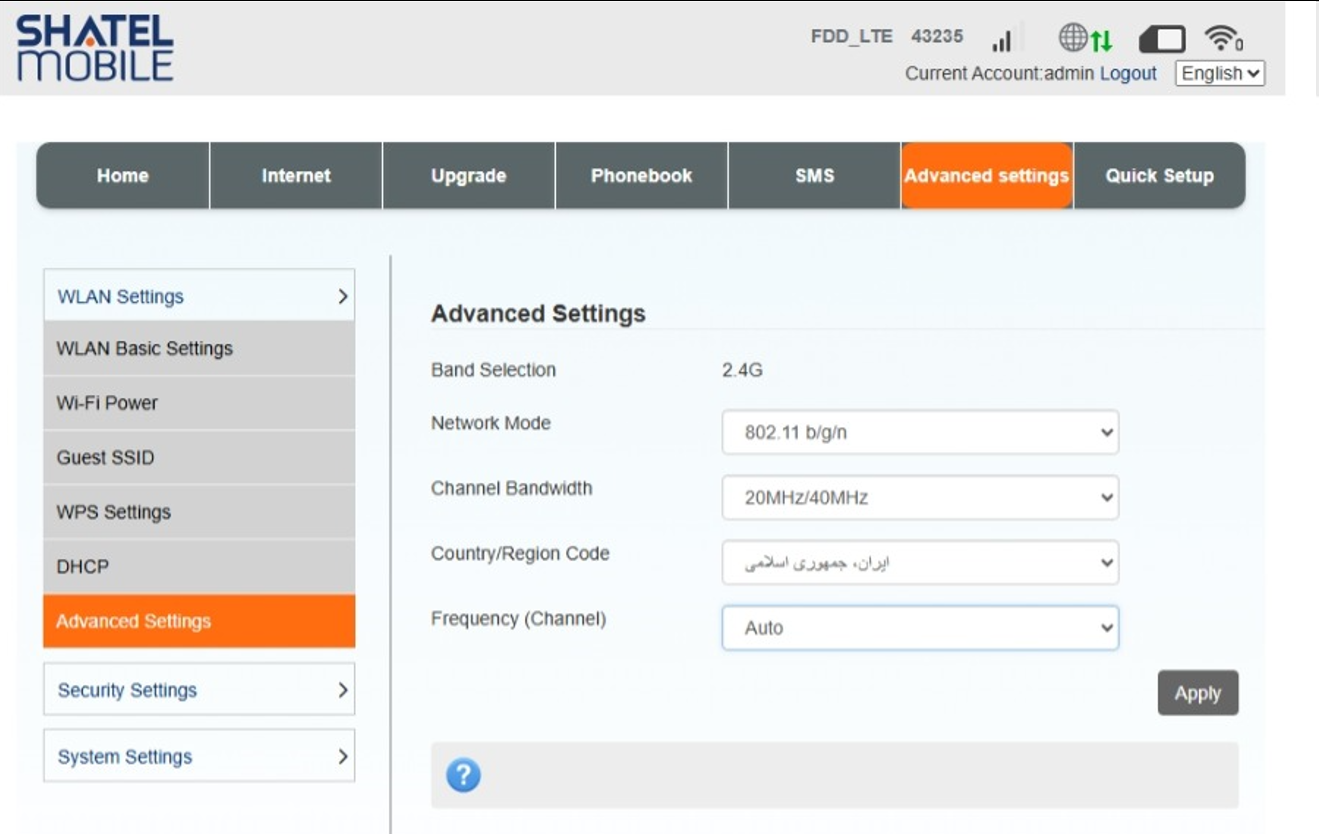

در این مرحله گزینه WLAN Setting را انتخاب کرده و پس از آن بر روی گزینه WLAN Basic Setting زده و مطابق تصاویر موارد مربوطه را اعمال کنید و در انتها بر روی گزینه Apply بزنید.

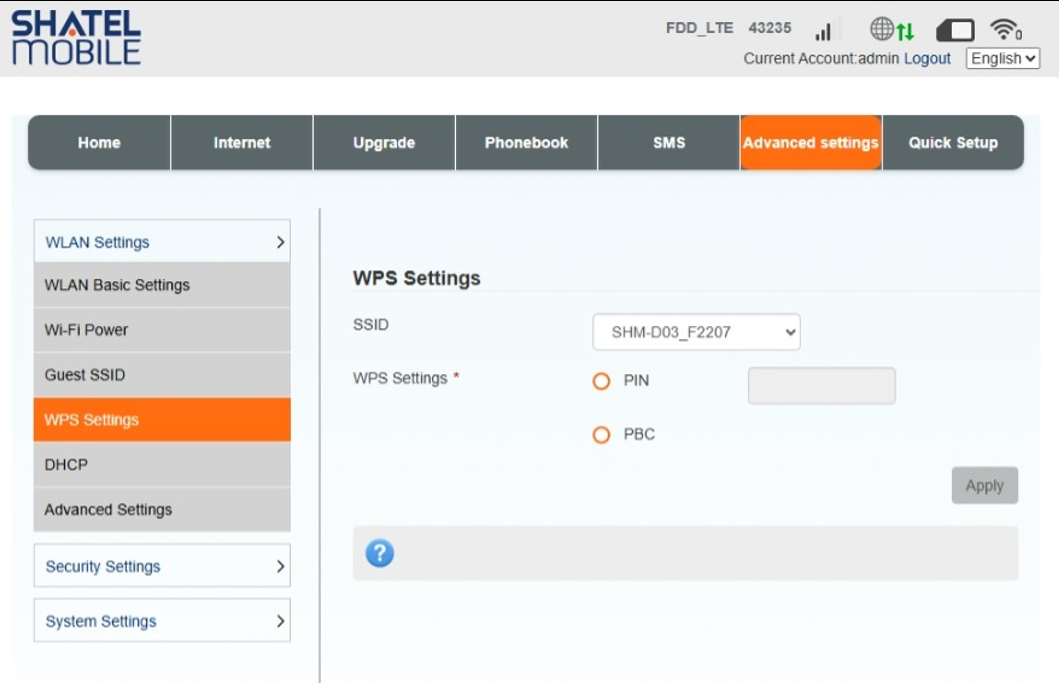

تنظیمات Wps

در این مرحله گزینه Advanced Setting را انتخاب کنید و پس از آن بر روی گزینه WPS Setting بزنید و مطابق تصویر تنظیمات WPS را اعمال کرده و در انتها گزینه Apply را بزنید.

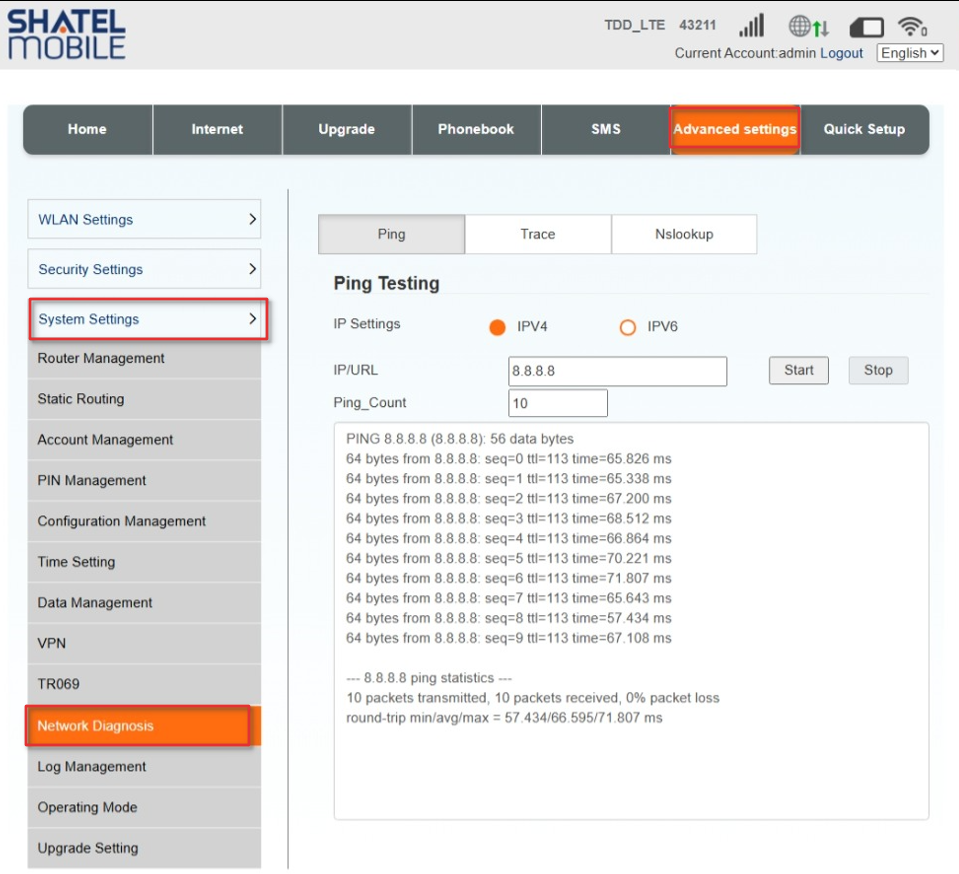

پینگ گرفتن

در این مرحله ابتدا گزینه Advanced Setting را انتخاب کرده و سپس بر روی گزینه System Setting بزنید. پس از آن Network Diagnosis زده و با مطابق تصویر پینگ بگیرید.

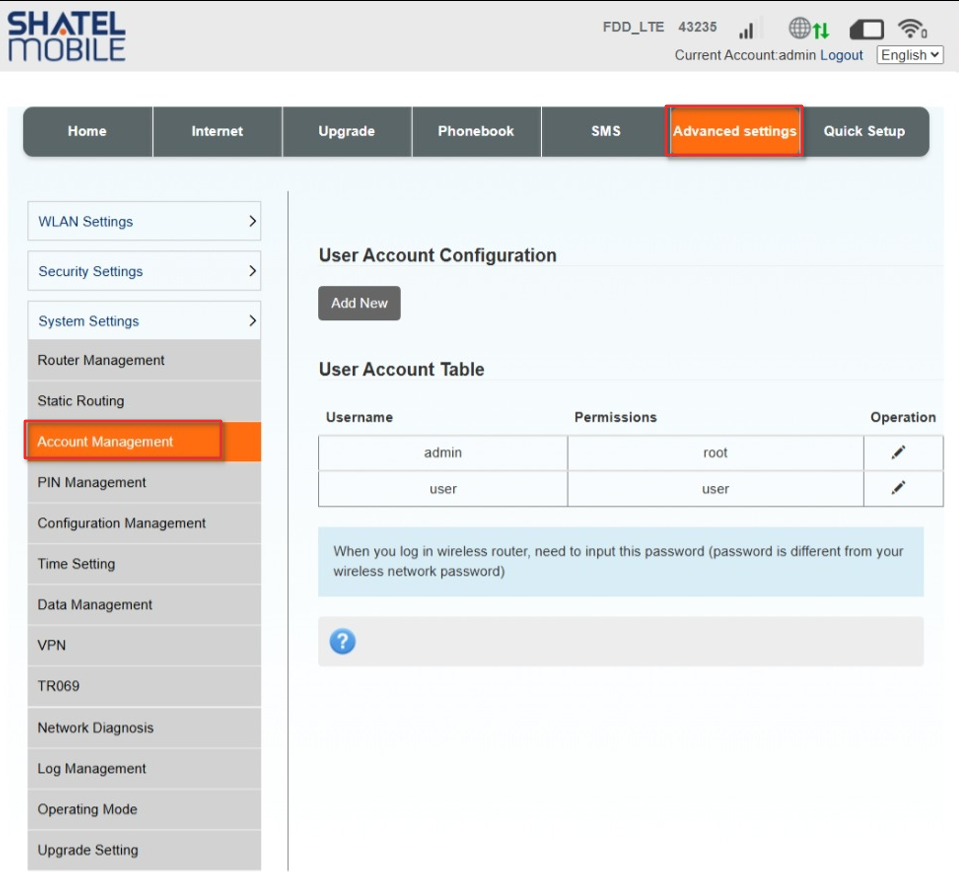

تغییر رمز پنل مودم

در این مرحله با انتخاب گزینهSetting Advanced و سپس Managmen Account می‌توانید رمز پنل مودم خود را تغییر دهید.

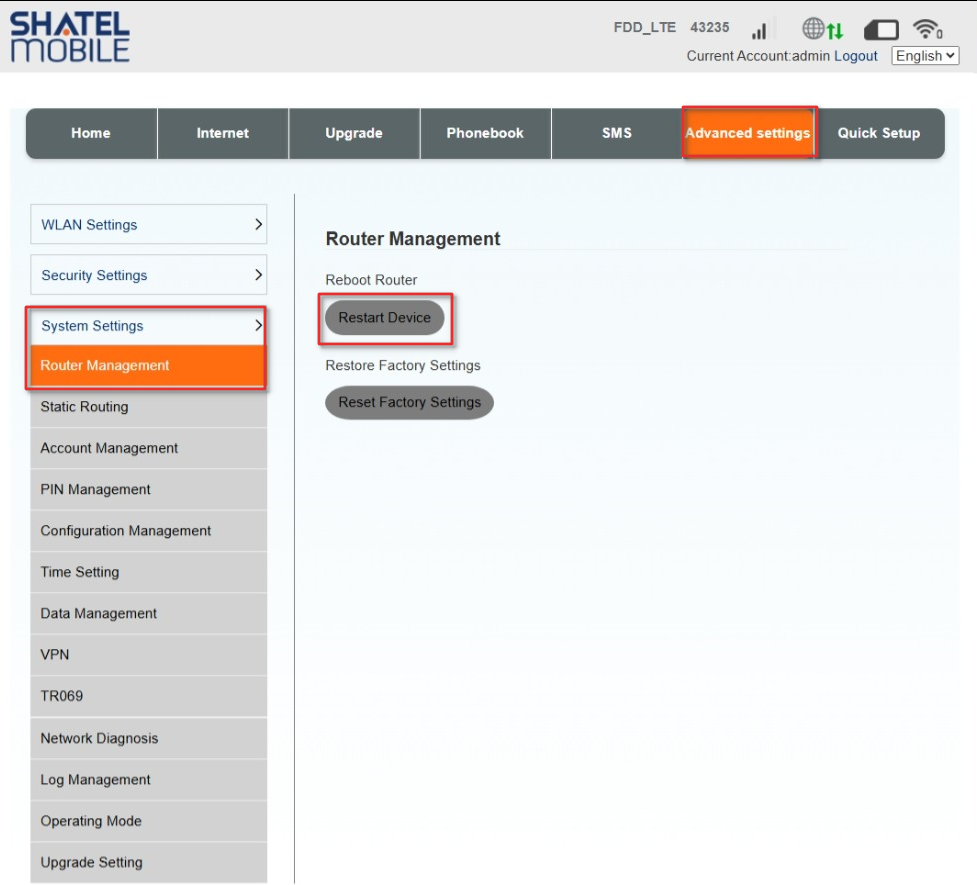

ریبوت کردن مودم

در این مرحله می‌بایست گزینه Advanced setting را انتخاب کرده و سپس بر روی System Setting زده و Router Managment را انتخاب کنید. سپس بر روی گزینه Restart Device زده تا دستگاه مودم شما ریبوت شود.

ریست کردن مودم

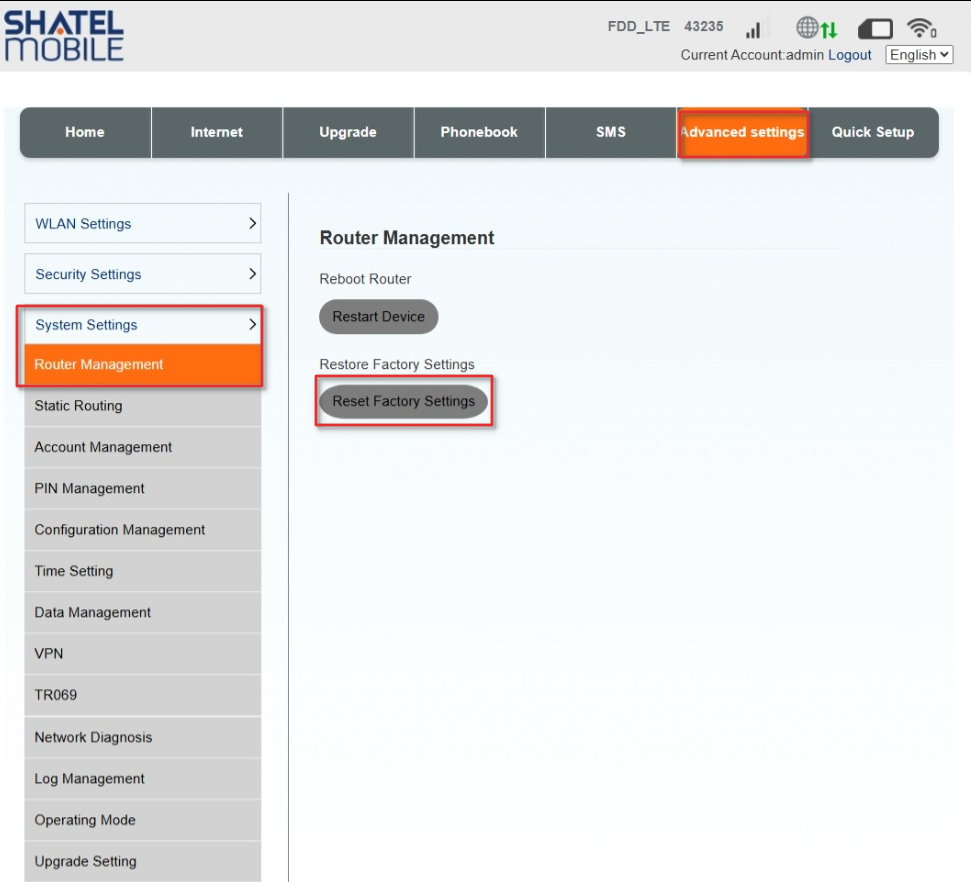

در این مرحله می‌بایست گزینه Advanced setting را انتخاب کرده و سپس بر روی System Setting زده و Router Managment را انتخاب کنید. سپس بر روی گزینه Reset Factory Setting زده تا دستگاه مودم شما ریست شود.
